VB ST-Link адаптер
Адаптер программатора ST-Link

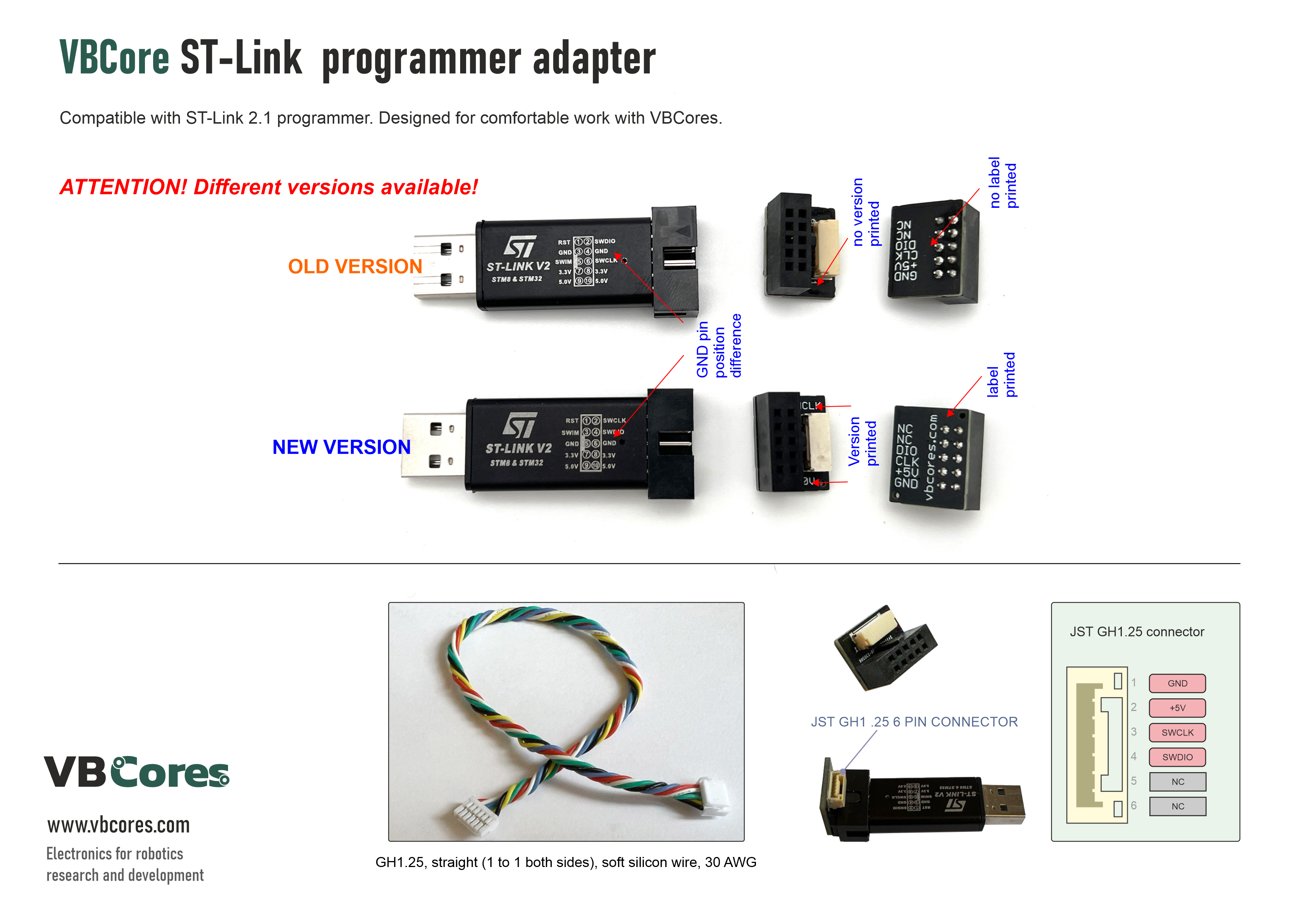

Для того чтобы программировать микроконтроллерный модуль VBCores VB32G4, рекомендуем использовать VB ST-Link программатор, поскольку он также содержит VCP, однако, в случае если необходимо использовать классический недорогой программатор с популярных маркетплейсов, мы разработали специальный переходник, который поставляется вместе с проводом программирования.
Скачать версию для печати PDF (ST-Link converter)
:::caution Внимание! На маркетплейсах доступны два вида программаторов с разными выводами контактов:
- Новая версия: GND контакты 5 и 6
- Старая: GND контакты 3 and 6 Из-за этого переходники также есть двух версий. Уточняйте, какая нужна вам. :::
Спецификации
- Компактный дизайн
- JST GH1.25 прямой (1 к 1) кабель
- ST-Link V2.1 совместимость
- Размеры: 20×18 мм
- Разъем: JST GH 1.25 мм
- Длина кабеля: 200 мм
Конфигурация выводов ST-Link V2.1
Новая версия
| Pin | Function |
|---|---|
| 1 | 3.3V |
| 2 | SWCLK |
| 3 | SWDIO |
| 4 | NRST |
| 5 | GND |
| 6 | GND |
Старая версия
| Pin | Function |
|---|---|
| 1 | 3.3V |
| 2 | SWCLK |
| 3 | GND |
| 4 | SWDIO |
| 5 | NRST |
| 6 | GND |
Совместимость
- ST-Link V2.1 и похожие программаторы (проверяйте распиновку)
- Все модули системы VBCores с разъемом GH1.25
- STM32CubeIDE, Arduino IDE, PlatformIO
примечание
Последние версии всех 3D моделей, фото и схем продукции VBCores можно найти у нас на GitHub.
